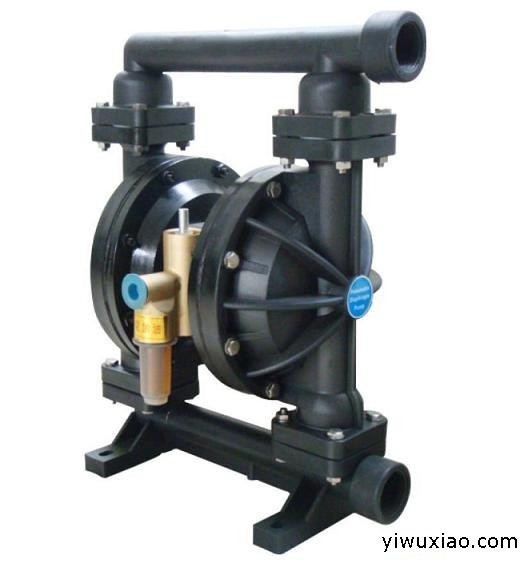

一、QBY型工程塑料气动隔膜泵概述：QBY工程塑料气动隔膜泵是我公司研发的第三代气动隔膜泵，具有质量可靠使用寿命长、噪音底、震动小、扬程高、永不死机、做工精细等六大优点，工作原理：在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。 二、QBY型工程塑料气动隔膜泵特点：1、由于气动隔膜泵用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。 2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。3、在工地恶劣的地方，如建筑工地、 工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。6、或是一些试验中保证没有杂质污染原料。7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小。三、QBY型工程塑料气动隔膜泵主要用途：1.泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等。2.泵吸油漆、树胶、颜料、粘合剂和胶水等。3.泵吸各种瓦、瓷、砖器及陶器釉浆等。4.泵吸各种磨料、腐蚀剂、清洗油垢等。5.泵吸各种剧毒、易燃、易挥发液体等。6.泵吸各种污水、水泥灌浆及灰浆等。7.泵吸各种强酸、强碱、强腐蚀液体等。8.用泵为油轮,驳船清仓吸取仓内污水。9.各种高温液体最高可耐150℃。10.作为各种固液分离设备的前级送压装置。四、QBY型工程塑料气动隔膜泵性能参数
| 名称 | 型号 | 流量 （m3/h） | 扬程 （m） | 吸程 （m） | 最大允许通过颗粒φ（mm） | 最大供气压力（kgf/cm2） | 空气消耗量（m³/min） | 重量（KG） |
| 气 动 隔 膜 泵 | QBY3-10 | 0.8 | 0-50 | 5 | 1 | 2-7 | 0.3 | 6 |
| QBY3-15 | 1 | 0-50 | 5 | 1 | 2-7 | 0.3 | 6 | |
| QBY3-25 | 2.4 | 0-50 | 7 | 2.5 | 2-7 | 0.6 | 18 | |
| QBY3-40 | 8 | 0-50 | 7 | 4.5 | 2-7 | 0.6 | 20 | |
| QBY3-50 | 12 | 0-50 | 7 | 8 | 2-7 | 0.9 | 46 | |
