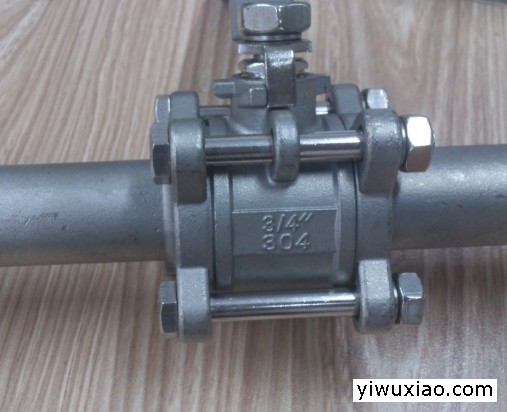

Q61F-16P三片式焊接球阀承插焊球阀公称压力:1.6-6.4MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀液体W.O.G 对焊标准BW:GB12224·ANSIB16·25球阀,承插焊球阀片式球阀三片式承插焊球阀
Q61F-16P三片式焊接球阀 主要材料：
| 1 | 零件名称 | 材质 | |
| 2 | 阀体 | 不锈钢CF8M | 碳钢WCB |
| 3 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
| 5 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
| 6 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
| 7 | 螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 8 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 9 | 手柄套 | 塑料 | 塑料 |
| 10 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 11 | 阀杆螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 12 | 填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不锈钢SS304 | 不锈钢SS304 |
Q61F-16P三片式焊接球阀 技术参数：
Q61F-16P三片式焊接球阀
| SIZE | 1/4" | 143/8" | 17.51/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
| H | 50 | 50 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
