产品简介

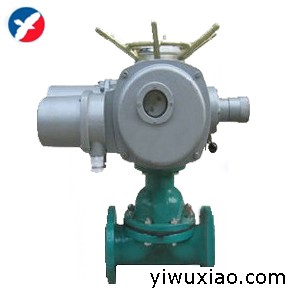

G941F电动隔膜阀简介
电动隔膜阀用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有氟塑料，适用于介质温度小于120℃的管路系统。
G941F电动隔膜阀结构特点与原理
1.电动隔膜阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置等组成。
2.电动隔膜阀的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。
3.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。
4.电动衬胶隔膜阀可根据不同的衬里材质，适用于不同温度下的一般腐蚀性流体管路上作为控制介质流动的启闭机构。
5.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。
G941F电动隔膜阀主体材料
| 名称 | 材料 |
| 阀体 | 灰铸铁、不锈钢、碳钢/衬胶/衬氟 |
| 阀盖 | 灰铸铁、碳钢 |
| 阀瓣 | 灰铸铁、碳钢 |
| 电动装置 | 组合件 |
| 隔膜 | 氟塑料 |
| 阀杆 | 碳钢 |
G941F电动隔膜阀外形结构图及连接尺寸
| 公称 通径 | 公称 压力（MPa） | 工作 压力（MPa） | L | D | D1 | Z-Φ | f | H1 | A（长） | B（宽） | 重量 |
| DN | （Kg） | ||||||||||
| 20 | 1.6 | 1.6 | 117 | 105 | 75 | 4—14 | 2 | 320 | 395 | 168 | 20 |
| 25 | 127 | 115 | 85 | 4—14 | 2 | 343 | 20.5 | ||||
| 32 | 146 | 140 | 100 | 4—18 | 2 | 348 | 22 | ||||
| 40 | 159 | 150 | 110 | 4—18 | 2 | 366 | 23.5 | ||||
| 50 | 190 | 165 | 125 | 4—18 | 2 | 366 | 27.5 | ||||
| 65 | 1 | 1 | 216 | 185 | 145 | 4—18 | 2 | 435 | 526 | 470 | 67 |
| 80 | 254 | 200 | 160 | 8—18 | 2 | 455 | 74.5 | ||||
| 100 | 305 | 220 | 180 | 8—18 | 2 | 560 | 86.5 | ||||
| 125 | 356 | 250 | 210 | 8—18 | 3 | 583 | 104 | ||||
| 150 | 406 | 285 | 240 | 8—22 | 3 | 647 | 143 | ||||
| 200 | 0.6 | 521 | 340 | 295 | 8—22 | 3 | 716 | 229 |
G941F电动隔膜阀订货必读
1、①名称型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司订购。
