起订:610米
供应:1000000000米
发货:3天内
立即购买
※详细介绍:

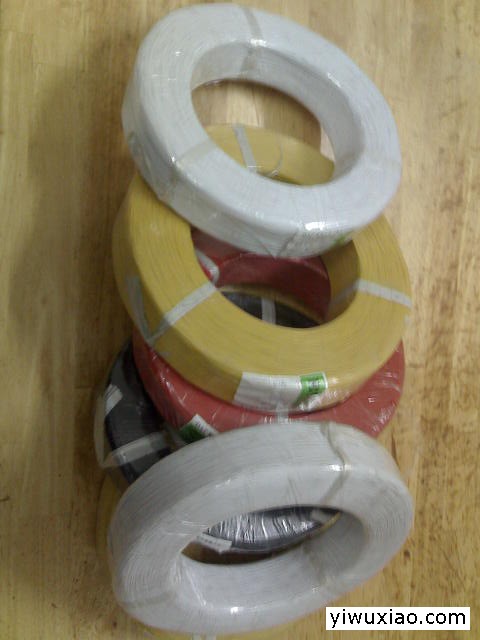

● UL1571电子连接线
※产品说明：
● 额定温度:80℃ 额定电压:30V
● 标准:UL758, UL1581 及 CSA No.
● 导体使用单条或绞线 32 - 16AWG裸铜或镀锡铜
● 聚氯乙烯绝缘
● 可通过UL VW-1 及 CSA FT1 垂直耐燃测试
● 使用标准厚度、易剥、易裁
● 具抗酸硷、耐油性、防潮、防霉等特性
| UL Style & CSA Type | 导体 Conductor | 绝缘厚度 Lnsulation Thickness | 完成外径 Overall Dimeter | 标准长度 Stand Put-up | 导体电阻 Conductor Resistance at20℃ | ||||
| 线号 | 线数/线径 | 公制 | |||||||
| AWG | NO/mm | mm | mm | M/coil | Ω/km | ||||
| UL1571 CSA T1(TR-64) (Stranded) 绞 线 | 32 | 7/0.8 | 0.2 | ±0.10 | 610 | 169.63 | |||
| 30 | 7/0.102 | 0.2 | ±0.10 | 610 | 114.4 | ||||
| 28 | 7/0.127 | 0.26 | ±0.10 | 610 | 72.00 | ||||
| 26 | 7/0.160 | 0.26 | ±0.10 | 610 | 45.2 | ||||
| 24 | 7/0.2 | 0.25 | ±0.10 | 610 | 28.3 | ||||
| 22 | 7/0.254 | 0.25 | ±0.10 | 610 | 16.7 | ||||
| 20 | 7/0.32 | 0.27 | ±0.10 | 610 | 10.5 | ||||
| 18 | 16/0.254 | 0.26 | ±0.10 | 610 | 6.64 | ||||
| 16 | 26/0.254 | 0.41 | ±0.10 | 610 | 14.20 | ||||
| UL Style CSA Type | 导体 | 绝缘 | 护套 | 导体电阻 Conductor Resistance at 20℃ | |||||
| 规格 AWG | 芯 数 | 构造 NO/mm | 厚度 mm | 外径 mm | 厚度 mm | 外径 mm | 包装 卷/M | ||
| UL1571 CSA T1(TR-64) (Stranded) 单 条 | 30 | 1 | 7/0.102 | 0.20 | 0.70 | 0.25 | 1.40 | 610 | 113 |
| 28 | 1 | 7/0.127 | 0.20 | 0.75 | 0.25 | 1.45 | 610 | 70.7 | |
| 26 | 1 | 7/0.160 | 0.20 | 0.85 | 0.25 | 1.55 | 610 | 44.4 | |
| 24 | 1 | 11/0.160 | 0.20 | 1.00 | 0.25 | 1.70 | 610 | 27.7 | |
| 22 | 1 | 17/0.160 | 0.20 | 1.15 | 0.25 | 1.85 | 610 | 17.5 | |
| 20 | 1 | 21/0.178 | 0.20 | 1.35 | 0.25 | 2.05 | 610 | 10.9 | |
| 18 | 1 | 34/0.178 | 0.20 | 1.60 | 0.25 | 2.30 | 610 | 6.92 | |
| 16 | 1 | 65/0.16 | 0.20 | 1.90 | 0.25 | 2.60 | 610 | 4.35 | |
