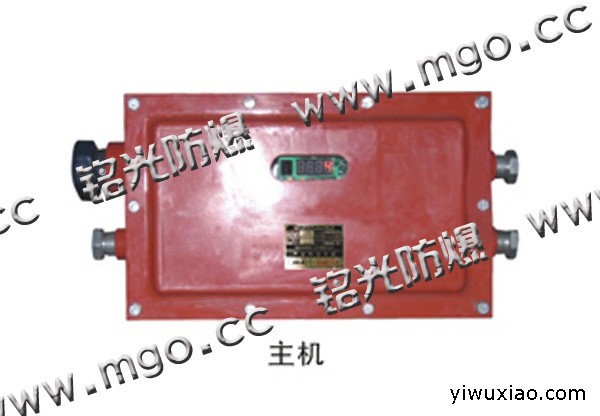

KXJ127D矿用隔爆兼本安型显示控制箱

本公司温馨提示：KXJ127D与PH5煤矿用本安型显示屏配套使用。

一、概述

  KXJ127D矿用隔爆兼本安型显示控制箱（以下简称控制箱）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处为PH5矿用本安型显示屏提供电源及触发信号。

二、使用环境条件：

控制箱在下列条件下应能正常工作:

a. 温度：-10℃～+40℃；

   b. 湿度：不大于95%；

   c. 大气压力：80～106ｋPa；

d. 环境噪声一般不大于75dB

e.有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

三、 结构特征与工作原理

1 本控制箱为隔爆腔，隔爆腔中装有电源板，电路采用了集成电压比较器，高灵感度的电光耦合器件，模块化设计，整体布局合理、体积小、重量轻。

2 该控制箱有两种触发方式状态，一是打点方式；二是触点方式。

四、技术特征

1 额定电压：AC 127V。

2  额定工作电流: 150mA。

3 额定输出电压： 5V

4 额定输出电流：200mA，最大输出电流：800mA

5 周期与随机偏移〈峰-峰值〉不大于 250 mV

6 适应电压波动范围：75%～110%。

7 最小输出电压：4.5V，最大输出电压：5.2V

8 工作方式：

8.1打点工作方式：在设置时选择打点模式。由外部连接的防爆按钮触发。按钮接通一次为“打一点”，按钮连续接通两次为“打两点”。

8.2 触点工作方式：在设置时选择通断模式。由继电器触点触发。

9.本安参数：Uo: 5.2V、Io：800mA、Lo:0.2mH、Co：30μF。

配接设备表
