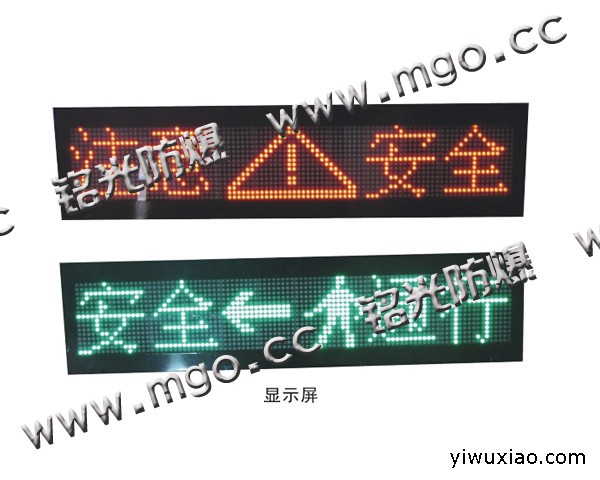

PH5矿用本安型显示屏

本公司温馨提示：（PH5矿用显示屏和KXJ127D配套使用）

PH5煤矿用本安型显示屏分2种：1：一体式；2：发光二极管。（有红和绿2色，用户 可根据自己需求进行调节）；

PH5煤矿用本安型显示屏分4种显示：单面数字显示、双面数字显示、汉字单面显示和双面汉字显示；

常规显示屏长度为：0.55米和1.05米，可按用户需求定做。

常规显示方式为不滚动，如需LED滚动显示请另做注明。

一、 概述

  PH5矿用本安型显示屏（以下简称显示屏）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警。

二、使用环境条件：

显示屏在下列条件下应能正常工作:

a. 温度：-10℃～+40℃。

    b. 湿度：不大于95%。

   c. 大气压力：80～106ｋPa。

   d. 环境噪声一般不大于75dB（A）。

      e.有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

三、 结构特征与工作原理

    3.1 本显示屏为本质安全型，腔中装有字幕和扬声器，电路采用了模块化设计，高速处理器，性能稳定可靠，数字功放，音质好无噪声。整体布局合理、体积小、重量轻。

    3.2 该显示屏有三种状态，一是待机状态；二是打点状态；三是报警状态。待机时显示日期和时间，打点时扬声器发出电笛声。报警时显示警示字幕，扬声器发出如：“正在行车不准行人”等语言告警。

四、 技术特征

  4.1电声性能：

  4.1.1音响方式:语音警示语。

  4.1.2 音响响度:在环境噪声中一般不大于75dB（A）下,信号声级强度不小于85dB（A）。

  4.2技术参数：

  4.2.1 工作电压:额定电压：DC 5V。

  4.2.2 最大工作电流: 450mA。

  4.3光信号：

  a. 非报警状态：显示日期及时间。

  b. 报警状态：根据客户要求显示报警字幕，可为静态也可滚动。

  c. 光信号能见度:光信号强度在黑暗中20m处可见。

  4.4控制信号:

  4.4.1  打点工作方式：在设置时选择打点模式。由外部连接的防爆按钮触发。按钮接通一次为“打一点”，按钮连续接通两次为“打两点”。功能如下：

  a） 待机状态： 显示日期及时间。

  b)打点状态：“打一点”，扬声器发出电笛声。

  c)报警状态：“打两”点或“两点”以上（间隔时间不超过３秒）显示警示字幕，扬声器发出如：“正在行车不准行人”等语言报警，报警状态结束装置立即恢复待机状态。报警状态期间打“一点”装置也立即恢复待机状态。

  4.4.2 触点工作方式：在设置时选择通断模式。由继电器触点触发。

  a)触点开路： 显示日期及时间。

  b)触点闭合： 显示警示字幕，扬声器发出如：“正在行车不准行人”等语言报警，直至触点断开。

  4.4.3 报警状态延时调整：设置时由客户自行选择，报警状态持续时间１～59分钟可调。

  4.4.4 语音设置：出厂时，语音录制(根据用户定)。

  4.4.5 时间校准：时间已校准。

  4.4.6本安参数：Ui: DC5.2V、Ii：800mA、Li:0mH、Ci：9.6μF。
