QTLY-0.1气动推杆平板闸阀性能特点
气动推杆平板闸阀是我厂改进传统结构的产品，工艺先进，质量可靠，气动推杆平板闸阀广泛地用于冶金、矿山、建材等行业的粉尘物料的流量控制的管道上，气动推杆平板闸阀是控制启闭要求迅速的理想设备。

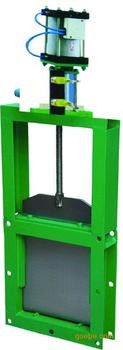

QTLY-0.1气动推杆平板闸阀产品图片及原理
气动推杆平板闸阀工作原理：
气动推杆平板闸阀主要由框架、闸板、气缸等零件组成。工作时，由于气缸气体的压力变化，使用得活塞杆带动闸板作水平方向的往复运动，从而达到阀门的启闭目的。
QTLY-0.1气动推杆平板闸阀技术参数
| A×A | B×B | C×C | L | H | n-d | 重量(kg) |
| 200×200 | 256×256 | 306×306 | 920 | 120 | 8-14 | 130 |
| 250×250 | 306×306 | 346×346 | 1050 | 120 | 8-14 | 150 |
| 300×300 | 356×356 | 396×396 | 1260 | 120 | 8-14 | 180 |
| 400×400 | 456×456 | 496×496 | 1560 | 140 | 12-14 | 200 |
| 450×450 | 510×510 | 556×556 | 1670 | 140 | 12-14 | 230 |
| 500×500 | 560×560 | 606×606 | 1890 | 140 | 16-18 | 270 |
| 600×600 | 660×660 | 706×706 | 1830 | 160 | 16-18 | 320 |
| 700×700 | 770×770 | 820×820 | 2520 | 160 | 20-18 | 350 |
| 800×800 | 870×870 | 920×920 | 2750 | 180 | 20-18 | 410 |
| 900×900 | 974×974 | 1030×1030 | 2950 | 180 | 24-23 | 450 |
| 1000×1000 | 1074×1074 | 1130×1130 | 3110 | 150 | 24-23 | 505 |
