进口氮封装置，调节阀标准选型、分解图进口氮封装置
品牌：英国阿里斯顿

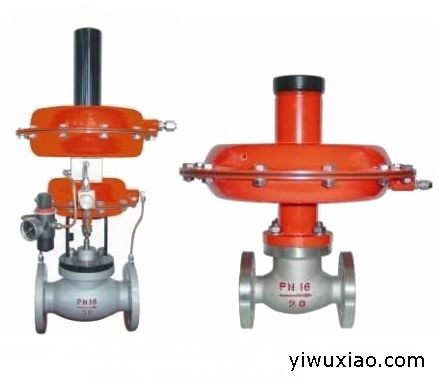

进口氮封装置主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封装置由进口快速泄放阀及进口微压调节阀两大部分组成。快速泄放阀由压力控制器及单座切断阀组成。
【概述】
进口氮封装置，储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
【技术参数】
| 公称通径DN（mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量系统（KV） | ARI/ARI-6 | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| ARI | 53 | 83 | |||||||
| 额定行程（mm) | 6 | 8 | 10 | 15 | 20 | ||||
| 公称压力PN（MPa) | 0.10 1.0 | ||||||||
| 差压调节范围（KPa) | 0.5-5.5 5-10 9-14 13-19 18-24 22-28 26-33 31-38 36-44 2-51 49-58 56-66 64-78 76-90 88-100 | ||||||||
| 介质温度（℃） | ≤80 | ||||||||
| 调节精度（%） | ≤10 | ||||||||
| 允许泄漏量（1/h) | ARI/ARI-6 | 10-4×阀额定容量（Ⅳ级） | |||||||
| ARI | 5×10-3×阀额定容量（Ⅱ级） | ||||||||
