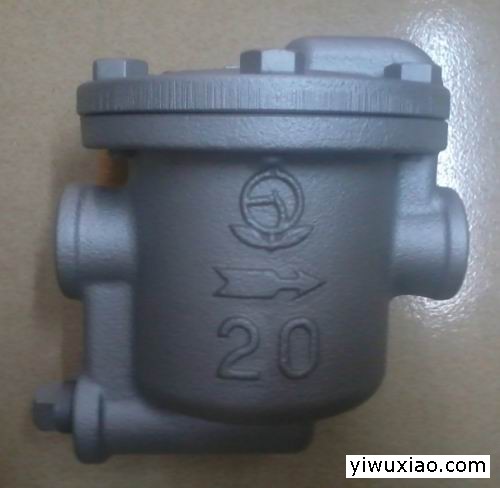

AK-1H 吊桶式疏水阀

VENN 吊桶式疏水阀，如VENN AK-5，VENN AK-1H，VENN AK-2H型等：切实分离气体和水份，使由蒸汽夹杂而产生的损失为零。整体结构都安装了上盖，保养管理便利。内藏过滤器，配管空间和设备费用更合理。

日本VENN 疏水阀技术特点：

种 类 7kg 10kg

口 径 15-25mm

适用压力 0.35-7kg 0.35-10kg

适用温度 220℃以下

阀体耐压试验 水压15kg

接口 JIS丝牙

材质 本阀：铸铁　阀体、阀座：不锈钢

尺寸表 AK-1H　　　　　　　　(mm)

口径 D L1 L2 G H 重量(KG)

15 1/2 130 76 72.5 68.5 2.7

20 3/4 148 87 88 74 4.4

25 1 184 94 98 81 5.8

种 类 7kg 10kg

口 径 32-50mm　　65-80mm 32-50mm

适用压力 0.2-7kg 0.2-10kg

适用温度 220℃以下

接口 10k 法兰

材质 本阀：铸铁　阀体、阀座：不锈钢

本阀耐压试验 水压：20kg

尺寸表 AK-2H　　　　　　　　(mm)

口径 L G H 重量(KG)

32 280 161 88 21

40 290 161 88 22

50 290 161 88 23

65 480 340 160 87

80 480 340 160 90
