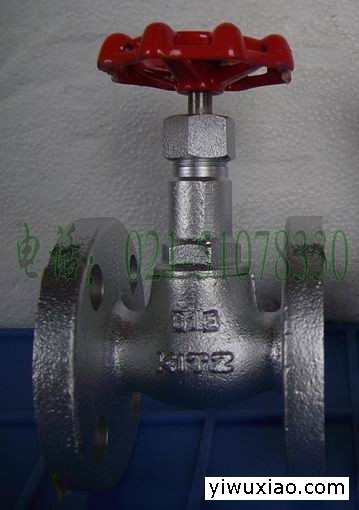

10SPBF

最高工作压力 120℃静压水 1.37MPa(13.7bar)

220℃蒸气、空气、气体、油 1.18MPa(11.8bar)

300℃蒸气、空气、气体、油 0.98MPa(9.8bar)

材质[Materials] 零件[Parts] 材质

阀体[Body] 球墨铸铁

阀盖[Bonnet] 球墨铸铁

阀杆[stem] 13%Cr不锈钢

阀瓣[Disc] 13%Cr不锈钢

填料[Gland packing] 非石棉

垫片[Gasket] C1100P-0

阀体防漏垫圈[Body seatring] 13%Cr不锈钢

手轮[Handwheel] 灰铸铁(DN50为球墨铸铁)

尺寸　[Dimensions] 　　(mm)

DN mm 10 15 20 25 32 40 50

inch 3/8 1/2 3/4 1 11/4 11/2 2

L 108 108 117 127 140 165 200

H (全开) 111 122 128 147 165 182 198

D 60 80 80 100 115 115 135
