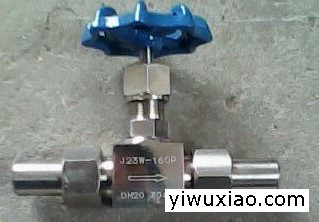

J23W-16P外螺纹针型阀
 J23W外螺纹针型阀【产品型号：J23W】产品用途：     J23W外螺纹针型阀安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。产品的性能及优点：     J23W外螺纹针型阀可用于对焊连接、外螺纹连接，多种的连接方式使的阀门安装拆卸方便、连接紧固、密封性能良好等优点。是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。外螺纹针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。技术规范：☆工作压力:≤6000PSI;☆使用温度:-29℃～+570℃;☆规格尺寸:￠4～￠25;☆连接形式:接管对焊连接、外螺纹;☆结构特征:锥面密封,活动阀瓣;☆阀体材质:碳钢、不锈钢、铬钼钢等;☆适用介质:水、油、气等腐蚀性与非腐蚀性介质;☆制造标准: GB/T12224-2005、JB/T7747-1995;☆阀门检测及试验标准:GB/T13927-1992;

零件名称Part name	阀杆、阀盖Stem,Bonnet	阀杆、阀瓣Stem,Disc	填料Packing
J23W-16P	铬镍不锈钢 Cr.Ni Stainless steel	铬镍不锈钢 Cr.Ni Stainless steel	聚四氟乙稀、柔性石墨PTEF,Soft graphite
J23W-40、J23W-160	优质碳钢 High grade carbon steel	铬不锈钢 Cr. Stainless steel

外螺纹针型阀主要性能规范Chief property and specifieation

型号 Type	公称压力（MPa）Nominal pressure	试验压力PS（MPa） Test pressure			工作压力（MPa）Working pressuer	工作温度（℃）Working temperature	适用介质Applicable mediun
		壳体Shell	密封（液）Seal	密封（气）Seal
J23W-16	1.6	2.4	1.76	0.6	1.6	P≤200℃	液化石油气水、油品等Petroleun gas Water,Oil etc.
J23W-40P	4.0	6.0	4.4	0.6	4.0
J23W-160	16.0	17.6	17.6	0.6	16.0	C≤425℃
J23W-320P	32.0	48.0	35.2	0.6	32.0

外螺纹针型阀主要外形及连接尺寸Main external and connecting dimensions(mm)

公称直径（mm）Nominal diameter	尺    寸Dimensions							重量（Kg）Weight
	D0	D1	D2	L	H1	H2	M
6	70	14	6	135	96	106	20×1.5	0.8
10	80	18	10	156	115	125	24×1.5	1.1
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	185	156	166	36×2	3.0
25	140	33	22	185	169	180	42×2	3.2

主要零件材料Materials for main parts
