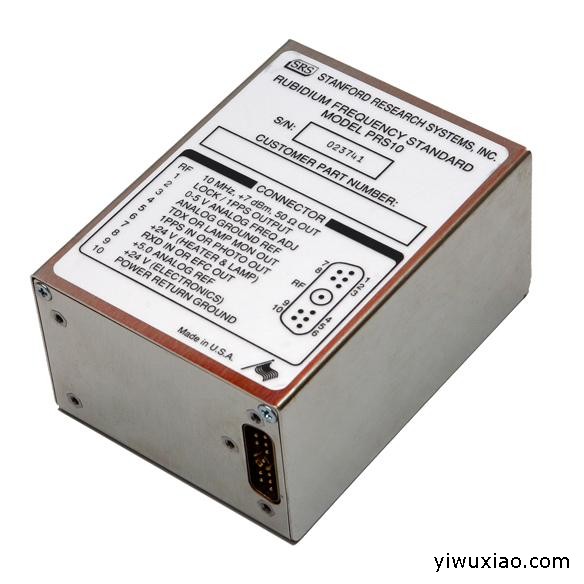

PRS10 低噪声铷振荡器
产品概述
PRS10铷原子振荡器是美国 SRS 公司生产的高性能铷原子振荡器产品，是一款超低相位噪声(-130dBc/Hz@10Hz)的10MHz铷原子振荡器件。极低的月老化率（＜5×10-11),使其非常适合作为一款时基部件用于精密的频率测量。西安同步电子科技有限公司有售
产品功能
1) 10MHz 正弦输出；
2) 1PPS 输出；
3) 1PPS输入同步功能；
4) 标准RS-232计算机接口；
5) 保持功能。
产品特点
a) 低相噪、低漂移、稳定度高；
b) 铷灯的使用寿命预期可达20年；
c) 超低相位噪声（<-130 dBc/Hz at 10 Hz）；
d) 1pps输入用于时间标记或者相位锁定；
e) 72小时Strautm 1 Level的保持能力；
f) 可利用RS232C口进行测试,控制及校准。
典型应用
1) 电信、测试、测量等广泛领域；
2) 时统、雷达、计量标准等领域。
技术指标
| 射频输出 | 频率 | 10MHz |
| 电平 | 正弦信号 | |
| 幅度 | 7dBm | |
| 负载 | 50Ω | |
| 物理接口 | SMA | |
| 路数 | 1路 | |
| 1PPS输出 | 上升沿 | ＜5ns |
| 脉宽 | 20μs | |
| 电平 | ＞4.5V | |
| 负载 | 15pf | |
| 抖动 | ＜1ns（RMS） | |
| 物理接口 | DB-9 | |
| 路数 | 1路 | |
| 同步精度 | ±10ns | |
| 1PPS输入 | 接口 | 上升沿有效 |
| 输入阻抗 | 1MΩ | |
| 路数 | 1路 | |
| 串行通信 | 接口协议 | RS232 |
| 接口形式 | 5V | |
| Tx/Rx阻抗 | 1MΩ | |
| 波特率 | 9600 | |
| 电源输入 | 功耗 | ＜55W |
| 输入电压 | 24V(22～30VDC) | |
| 电流 | 2.2A(预热) 0.6A（稳定后） | |
| 物理尺寸 | 尺寸 | 10.16x7.62 x 5.08cm |
| 电气特性 | 工作温度 | -25℃～＋65℃ |
| 频率变化（全工作温度范围） | ±1E-10 | |
| 频率变化（全电压范围） | ＜2E-11（变化1VDC） | |
| 存储温度 | -55℃～＋85℃ | |
| 性能参数 | 短稳 | ≤2E-11/1s ≤1E-11/10s ≤2E-12/100s |
| 相噪 | ≤-130dBc/Hz(10Hz) ≤-140dBc/Hz(100Hz) ≤-150dBc/Hz(1KHz) | |
| 谐波 | ＜-25dBc | |
| 杂散 | ＜-130dBc（100kHz带宽） | |
| 准确度（出厂设置） | ±5E-11 | |
| 重现性 | ±5E-11(72小时) | |
| 老化率 | ＜±5E-11/月，＜±1E-9/10年 | |
| 数字调节频率 | 范围 | ±2E-9 |
| 最小步进 | 1.0E-12 | |
| 模拟调节 | 范围 | ±2E-9 |
| 输入电压 | 0 ～5V | |
| 预热时间 | 锁定 | ＜6分钟（25℃） |
| 1E-9 | ＜7分钟（25℃） |
安装尺寸：
