SYN010 铷原子振荡器
产品概述
SYN010铷原子振荡器是我公司与某研究所共同研发生产的一款高性能铷原子振荡器产品，其准确度高，价格低廉，被广泛应用于电信、时统、计量标准等领域。西安同步电子科技有限公司有售
产品功能
1) 提供一路标准的10MHz正弦信号；
产品特点
a) 尺寸小，体积轻；
b) 频率稳定度高；
c) 预热时间短；
典型应用
1) 电信、时统、计量标准；
2) 通信系统频率标准；
3) 高稳晶振的更新换代产品。
技术指标
| 射频输出 | 频率 | 10MHz |
| 电平 | 正弦 | |
| 幅度 | ≥0.5V rms | |
| 负载 | 50Ω | |
| 路数 | 1路 | |
| 电源输入 | 功耗 | ＜9瓦（稳态） @ 25 ℃ 21瓦峰值 |
| 输入电压 | 11.5～18VDC | |
| 物理尺寸 | 外形尺寸 | 138×101.3×27mm |
| 安装尺寸 | 131.6×94.7mm | |
| 重量 | ＜400g | |
| MTBF | ＞10万小时 | |
| 电气特性 | 工作温度 | 0℃～＋50℃ |
| 频率变化 | ≤1E- 10（30℃～＋40℃） | |
| 性能参数 | 短稳 | ≤3E-11/1s ≤1E-11/10s ≤3E-12/100s |
| 相噪 | ≤-100dBc/Hz(10Hz) ≤-130dBc/Hz(100Hz) ≤-135dBc/Hz(1KHz) | |
| 谐波 | ≤-40dBc | |
| 准确度（出厂设置） | ±5E-11 | |
| 重现性 | ±2E-11 | |
| 老化率 | 5E-11 /月 5E- 12 /天 | |
| 地磁效应 | ＜2E-11 | |
| 预热时间 | ≤7分钟（常温） | |

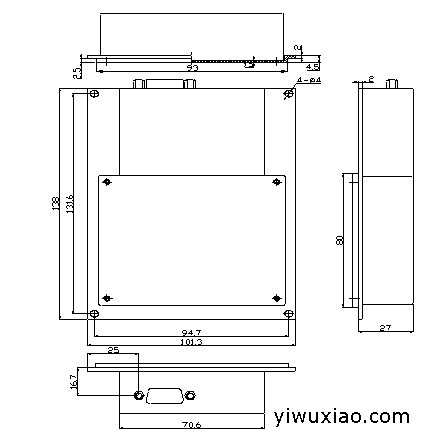

安装尺寸：
电源、状态、控制接口：DSUB-15（针座），引脚定义如表1：
表1 电源、状态、控制接口DSUB-15引脚定义
| 引脚编号 | 功能描述 |
| 1 | 电源正极 |
| 2 | 信号地与电源地 |
| 3 | —— |
| 4 | 信号地与电源地 |
| 5 | 10MHz正弦输出 |
| 6 | —— |
| 7 | 信号地与电源地 |
| 8 | —— |
| 9 | —— |
| 10 | 信号地与电源地 |
| 11 | —— |
| 12 | 锁定指示，CMOS电平，锁定0V，未锁5V |
| 13 | —— |
| 14 | —— |
| 15 | —— |
DSUB-15连接器引脚编号：
