GPS/北斗天线长线缆传输系统

一、 主要性能指标

西安同步电子科技有限公司设计的这款方案可以实现GPS/北斗卫星信号经过100米长的线缆传输后，依然能够有效的被时间服务器所接收。

二、 系统框图

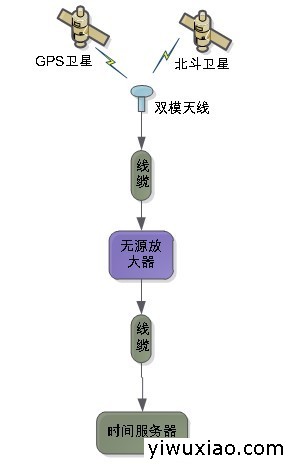

如图2.1所示，本方案由一套GPS/北斗天线、两条50米直径为7mm的线缆，一只低噪声放大器组成。

图2.1 系统实现框图

GPS/北斗双模天线接收GPS/北斗卫星的无线电信号，天线的信号强度为45db，经过50米-7的传输线缆，大概衰减22dB，目前就剩23db的信号强度，再经过低噪声放大器，使其信号再增强26db,就变成49db了，再经过50米 -7线缆的传输就剩27db信号强度。时间服务器的最佳接收强度是27db左右，这样的强度送给时间服务器是没问题的，完全符合接收机对信号强度的要求。

三、 本系统选用各模块说明：

GPS天线选用增益≥40dB的蘑菇头天线即可。

线缆选用-7的低损耗线缆，衰减系数为0.43dB/m,分成两部分，长度各50米，完全符合传输要求。

无源放大器选用增益为≥26dB的放大器，无需另外供电，只需原有的GPS接收机馈电即可工作，这样安装方便，即可以达到传输要求。
