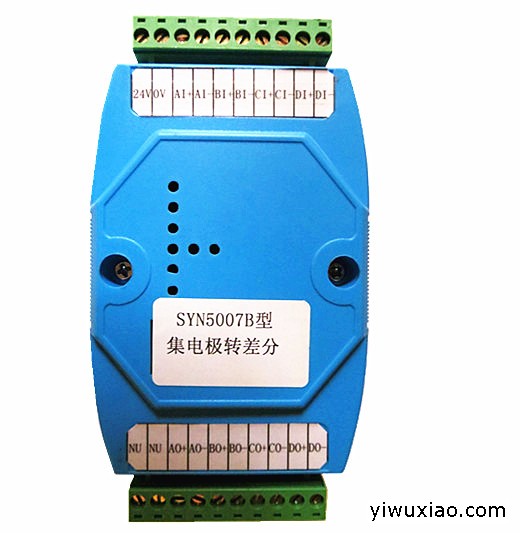

SYN5007B型 集电极转差分输出模块产品概述
SYN5007B型集电极转差分输出模块是西安同步电子科技有限公司研发生产的一款信号转换设备，将PLC 或者上位机的集电极脉冲信号(NPN,PNP)转换成差分脉冲信号，提供给控制器（伺服）所需的差分脉冲信号，差分信号抗干扰能力比集电极信号抗干扰能力强。
产品功能
1) 1组24V NPN/PNP编码脉冲信号A,B输入。
2) 1组5V差分编码脉冲A，/A,B,/B输出；
产品特点
a) 功耗小，可靠性高；
b) 可长期连续稳定工作；
c) 具有抖动小、隔离度高。
典型应用
1) 电机同步控制；
2) 印刷、印染等编码器信号需要转换的场合；
3) 增量式编码器分配或测量系统。
技术指标
| 输入信号 | 编码脉冲信号 | 路数 | 1组A,B |
| 最大频率 | 200 kHz | ||
| 电平 | NPN | ||
| 电压 | 24V | ||
| 物理接口 | 凤凰端子 | ||
| 输出信号 | 编码脉冲信号 | 路数 | 1组A，/A,B,/B |
| 频率 | 与输入相同 | ||
| 电平 | TTL差分 | ||
| 电平 | 5V | ||
| 电流 | 25mA | ||
| 物理接口 | 凤凰端子 | ||
| 供电电源 | 24 Vdc | ||
| 机箱尺寸 | 125 x 70 x 30 mm（长x宽x高） | ||
| 环境特性 | 工作温度 | -25℃～＋75℃ | |
| 相对湿度 | ≤90%（40℃） | ||
| 存储温度 | -40℃～＋80℃ | ||
| 选件 | 输入输出路数 | 可扩展多路，实现多路信号转换 | |
| 定制 | 根据客户需求定制类似产品 | ||
