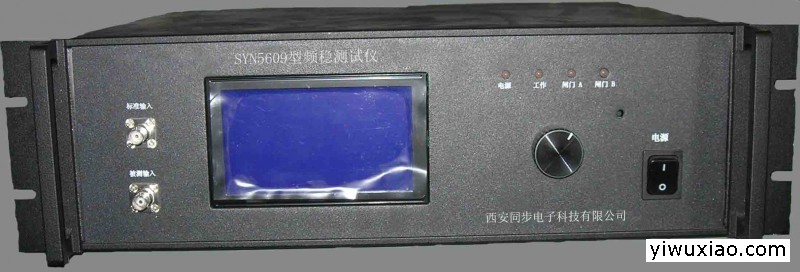

SYN5609型 频稳测试仪
产品概述
SYN5609型频稳测试仪是频率标准是西安同步电子科技有限公司研发生产的一款实用电子产品，信号时域测量比对仪器，采用差拍法原理实现阿伦方差的测量，对输入的频率标准信号的频率准确度、短期稳定度等进行测试。通过数据处理和计算，可得到频率日波动、开机特性和频率漂移率等参数，其测量算法和数据处理完全符合国家检定规程对有关频标特性测试的规定。
产品功能
1) 对5MHz和10MHz进行比对测试；
2) 计算阿伦方差、频率日波动、开机特性和频率漂移率等。
产品特点
a) 高度集成，精度高；
b) 稳定性好，性能可靠；
c) 液晶显示面板，简洁、直观。
典型应用
1) 相控雷达阵、无线电导航系统、自动控制系统等测试；
2) 科研院所等对频率信号的质量要求较高的场合；
3) 在计量部门和晶振生产厂家中测量短期稳定度。
技术指标
| 输入信号 | 路数 | 1路 | |
| 物理接口 | BNC | ||
| 频率范围 | 10MHz正弦波 | ||
| 输入幅度 | 8dBm±1dBm | ||
| 输入阻抗 | 50Ω | ||
| 被测输入信号 | 路数 | 1路 | |
| 物理接口 | BNC | ||
| 频率范围 | 5MHz/10MHz正弦波 | ||
| 输入幅度 | 10dBm±3dBm | ||
| 输入阻抗 | 50Ω | ||
| 相对频偏 | ≤±1E-7 | ||
| 取样时间 | 10ms、100ms、1s、10s | ||
| 采样组数 | 50、100 | ||
| 阿伦方差 | 4E-10/10ms 3E-11/100ms 2E-12/1s 2E-13/10s | ||
| 预热时间 | 不少于30分钟 | ||
| 供电电源 | 交流 220V±10%， 50Hz±5% | ||
| 数据接口 | 串行接口RS232C ，发送数据信息给计算机，实现数据的统计、存储、处理、生成数据曲线和打印，并实现对本设备的远程控制。 | ||
| 机械尺寸 | 3U，19’ | ||
| 环境特性 | 工作温度 | -10℃～＋50℃ | |
| 相对湿度 | ≤90%（40℃） | ||
| 存储温度 | -40℃～＋80℃ | ||
| 选件 | 测量路数 | 最多可扩展10路 | |
| 阿伦方差精度 | 5E-13/1s | ||
| 包装箱 | 专用防震仪器包装箱 | ||
| 定制 | 根据客户需求定制类似产品 | ||
