控制模块（输入输出模块）

简介

控制模块用于控制消防联动设备的启动或停止,如防排烟阀,送风阀,防火卷帘门,风机,警铃等,并可接受联动设备的应答信号.输出控制为无源输入输出方式,提供一对常开/常闭触点。

主要特性及技术指标：

◆线制：无极性二总线；

◆编码方式：电子写码，操作简单方便；

◆先进的三防处理工艺，有效抵御潮湿、霉变、盐雾等的侵蚀；

◆工作电压：15-32V总线脉冲；

◆工作电流：监视电流0.3mA、报警电流1mA；

◆使用环境：温度-10～+50℃、相对湿度5%～95%（无凝露）；

◆外形尺寸：长8.3cm，宽8.3cm,高2.9cm；

◆重量： 73g；

◆报警确认灯：红色；

◆壳体材料和颜色：ABS 米色。

布线与安装

无极性二总线并联方式连接。

总线的一根应接在标有”2”号(或”3”号)的端子上,另一根接在标有”4”号(或”5”号)的端子上；“9”号,”10”号端子为现场联动设备的应答信号输入接线端子；“6”号端子为输出继电器的COM端,”7”号端子为NC端,”8”号端子为NO端。

布线要求: 信号总线宜选用截面积≥1.0mm2的RVS双绞铜芯线,穿金属管或阻燃PVC管铺设.总线回路导线总电阻应＜40Ω,总线回路总电容应＜0.3ｕF.线间、线与大地间绝缘阻抗大于20MΩ。设备应答输入最末端应接一个20KΩ终端电阻。

模块安装之前应用编码器进行地址编码

JB-TGZL-JLV3系列火灾报警控制器（联动型）

JB-TBZL-JLV3系列火灾报警控制器（联动型）

JB-TGZL-JLV2系列火灾报警控制器（联动型）

JTY-GM-JLDS点型感烟火灾探测器

JTY-GM-JLDS1点型感烟火灾探测器

JTW-ZOM-JLDT点型感温火灾探测器

J-SAP-M-JLMP手动火灾报警按钮

J-SAP-M-JLMP-T手动火灾报警按钮(带电话插孔)

J-SAP-M-JLMP-X消火栓启泵按钮

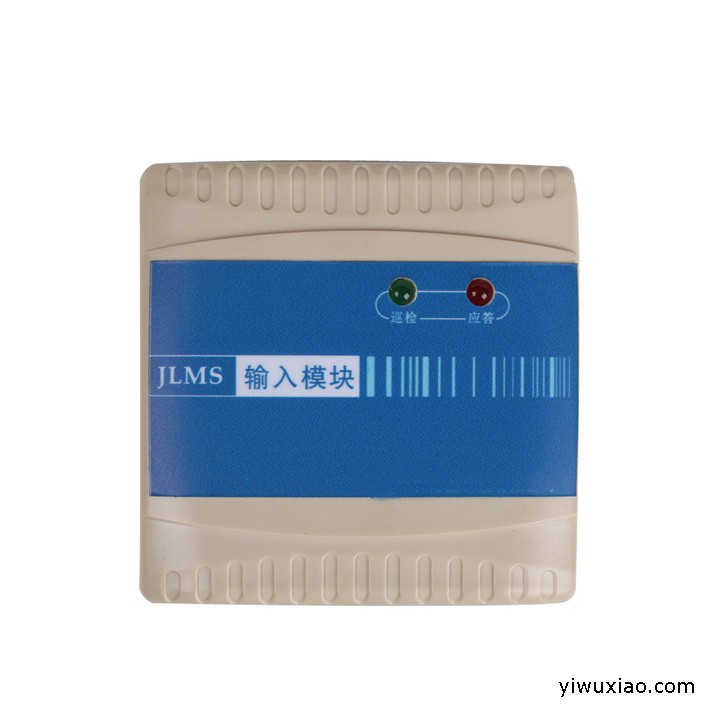

JLMS单输入模块（监视模块）
