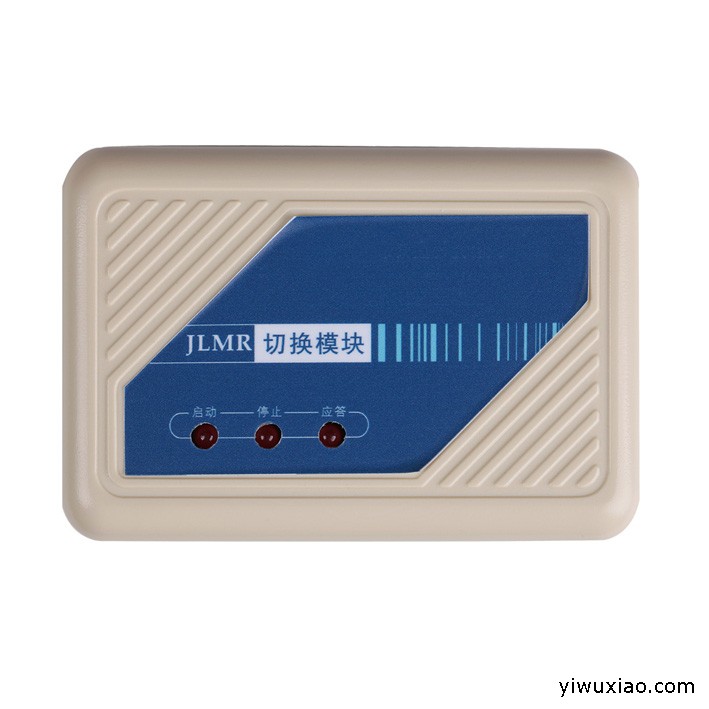

JLMR切换模块

简介

JLMR切换模块是专线控制单元的现场执行部件可与专线控制单元配接，也可与其他需要转换的控制模块连接，实现联动单元弱电线路与现场被控制设备强电线路的转接与隔离,用于控制现场的强电电气设备(例如: 喷淋泵，消火栓泵，泡沫泵，电梯等)的启动/停止。切换模块是一种专线设备,不能直接连接到总线上。切换模块输出提供两对常开,常闭触点。

主要特性及技术指标：

◆作为控制器的一个直控点，与控制器专线控制盘连接；

◆提供两对常开/常闭触点，最大可接380V/10A的负载；

◆先进的三防处理工艺，有效抵御潮湿、霉变、盐雾等的侵蚀；

◆工作电压：24V编码脉冲；

◆使用环境：温度-10～+50℃、相对湿度5%～95%（无凝露）；

◆外形尺寸：长11.7cm,宽8cm,高 3.2cm；

◆重量： 126g；

◆指示灯：红色；

◆壳体材料和颜色：ABS 米色。

布线与安装

“10”号端子, “13”号端子, “16”号端子和“15”号端子分别连接专线的启动,停止,应答和地线。“1”号端子和“2”号端子连接现场设备的应答信号。“8”号, “7”号, “6”号端子分别为启动输出的常闭端,公共端和常开端, “5”号, “4”号, “3”号端子分别为停止输出的常闭端,公共端和常开端。

布线要求: 信号总线宜选用截面积≥1.0mm2的RVS双绞铜芯线,穿金属管或阻燃PVC管铺设.总线回路导线总电阻应＜40Ω,总线回路总电容应＜0.3ｕF.线间、线与大地间绝缘阻抗大于20MΩ。

切换模块的接线图如下图所示。
